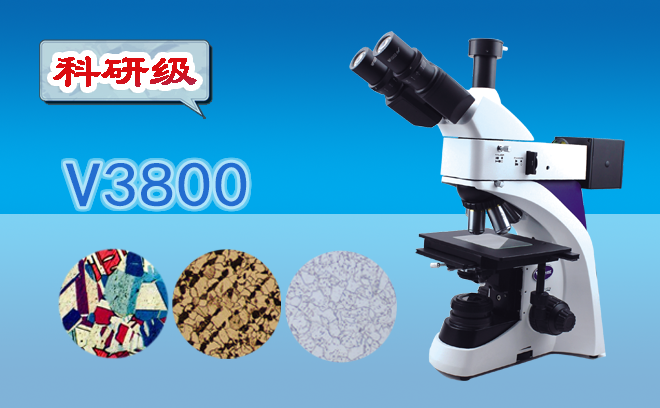

金相顯微鏡作為材料科學的核心分析工具，其成像清晰度直接影響金屬組織表征、缺陷檢測及工藝優化。本文從光學原理、樣品制備、儀器參數及環境控制四大維度，系統解析金相顯微鏡提升清晰度的關鍵技術，并提供可落地的優化方案。

一、光學系統設計：清晰度的硬件基石

1. 物鏡數值孔徑（NA）與分辨率

核心原理：根據阿貝衍射J限公式（分辨率d=0.61λ/NA），數值孔徑（NA）越大，分辨率越高。例如，NA=0.9的物鏡可將分辨率提升至約200 nm（λ=550 nm）。

優化策略：

高NA物鏡：優先選擇NA≥0.7的物鏡，搭配浸油（n=1.518）可將NA提升至1.4。

復消色差設計：采用螢石、異常色散玻璃等材料，校正色差與球差，提升邊緣清晰度。

2. 照明系統優化

明場與暗場照明：

明場：適合觀察均勻組織（如鐵素體、珠光體），需調整孔徑光闌匹配物鏡NA。

暗場：通過環形光闌產生斜射照明，凸顯表面劃痕、非金屬夾雜物等微小缺陷。

偏光照明：用于識別各向異性材料（如鈦合金、石英），通過檢偏器消除雜散光，提升對比度。

3. 數字成像技術融合

CMOS傳感器：相比傳統CCD，CMOS具有更高量子效率（>70%）與更低讀出噪聲，可捕捉更微弱的信號。

圖像堆疊算法：通過多焦面圖像融合，擴展景深（DOF），解決高倍物鏡（如100×）景深不足的問題。

二、樣品制備：從粗糙到**的跨越

1. 切割與鑲嵌

切割精度：使用精密切割機（如金剛石鋸片）將樣品厚度控制在3-5 mm，避免熱損傷（<100℃）。

鑲嵌工藝：

冷鑲嵌：適用于熱敏感材料（如高分子復合材料），使用環氧樹脂在室溫下固化。

熱鑲嵌：金屬樣品需在180℃下熱壓鑲嵌，確保邊緣平整度<1 μm。

2. 研磨與拋光

研磨階段：

粗磨：使用600#砂紙去除切割痕跡，施加壓力需均勻（約5 N/cm2）。

精磨：逐步升級至2000#砂紙，每道次更換方向90°，避免深劃痕。

拋光工藝：

機械拋光：使用金剛石拋光膏（粒徑1 μm），搭配呢絨布，拋光時間控制在3-5分鐘。

電解拋光：適用于高硬度材料（如不銹鋼），通過電解液（如高氯酸乙醇）溶解表面凸起，消除加工硬化層。

3. 腐蝕與染色

化學腐蝕：使用硝酸酒精溶液（4% HNO?+酒精）腐蝕鋼件，顯示晶界（腐蝕時間5-10秒）。

電解腐蝕：通過恒定電流（0.1-1 A/cm2）在樣品表面形成氧化膜，增強晶界對比度。

染色技術：使用苦味酸溶液染色鋁合金，不同相呈現不同顏色（如θ相顯黃色，S相顯藍色）。

三、參數設置：平衡分辨率與對比度

1. 物鏡與目鏡匹配

放大倍數原則：總放大倍數=物鏡倍數×目鏡倍數，需避免過度放大導致空采樣（如50×物鏡+10×目鏡=500×，適合觀察10 μm級特征）。

景深擴展：使用低倍物鏡（如10×）結合大數值孔徑，可同時觀察表面形貌與亞表面缺陷。

2. 孔徑光闌與視場光闌調節

孔徑光闌：調整至物鏡NA的70%-80%，平衡分辨率與景深（如NA=0.9的物鏡，光闌直徑設為12 mm）。

視場光闌：縮小至樣品實際觀察區域，消除邊緣眩光，提升圖像對比度。

3. 焦距與像散校正

焦距調整：通過細調旋鈕（步進精度0.1 μm）聚焦至樣品表面，避免欠焦或過焦導致圖像模糊。

像散校正：使用消像散器調整磁場分布，消除因物鏡磁J不對稱引起的圖像拉伸（如將星形測試樣調整為對稱圓形）。

四、環境控制：穩定性的終J保障

1. 振動與噪聲隔離

機械振動：安裝氣浮式隔振臺（固有頻率<2 Hz），隔離電梯、離心機等低頻振動源。

空氣流動：避免空調出風口直吹顯微鏡，使用層流罩（風速0.3-0.5 m/s）維持穩定氣流。

2. 溫濕度調控

溫度波動：控制在±0.5℃以內，避免金屬樣品熱膨脹導致圖像漂移（如鋁的線膨脹系數23×10??/℃）。

濕度控制：維持相對濕度40%-60%，防止樣品表面冷凝（露點溫度需高于環境溫度2℃）。

3. 電磁干擾抑制

電源凈化：使用不間斷電源（UPS）與電磁干擾濾波器，將電壓波動控制在±2%以內。

屏蔽措施：顯微鏡外殼接地（電阻<1 Ω），遠離高頻設備（如無線電發射器）。

五、數據處理：從原始信號到高清圖像

1. 圖像采集優化

曝光時間：根據樣品亮度調整（通常10-500 ms），避免過曝（信號飽和）或欠曝（信噪比不足）。

增益控制：使用低增益模式（<10×）減少噪聲，高動態范圍（HDR）模式捕捉明暗細節。

2. 后期處理技術

去卷積算法：通過反卷積恢復被模糊的圖像細節（如使用Wiener濾波或Richardson-Lucy算法）。

超分辨率重建：利用深度學習模型（如SRCNN、ESRGAN）將分辨率提升至物鏡理論J限的1.5倍。

六、挑戰與未來趨勢

1. 當前應用的主要瓶頸

樣品制備經驗依賴：拋光時間、腐蝕液配比等仍依賴人工經驗，缺乏標準化流程。

參數優化復雜性：物鏡NA、照明角度、像散校正的組合效應常引發成像矛盾，需構建智能參數匹配算法。

跨尺度表征難題：從宏觀樣品到納米級缺陷的連續觀察仍需切換設備（如SEM聯用）。

2. 技術創新方向

智能化樣品制備系統：AI輔助拋光工藝可動態匹配材料硬度，通過原位摩擦系數監測調整拋光壓力，將表面粗糙度控制在Ra<10 nm。

多模態聯用技術：未來金相顯微鏡將集成拉曼光譜、EDS等功能，實現形貌-成分-結構同步表征。

國產設備崛起：國產金相顯微鏡在分辨率（如某企業產品達0.7 μm）和穩定性上逐步接近國際水平，成本優勢推動其在工業檢測中的普及。

金相顯微鏡的清晰度提升是一個系統工程，涉及光學設計、樣品制備、參數優化及環境控制的全方位協同。通過高NA物鏡、**拋光工藝、智能參數匹配及嚴格環境控制，可顯著提升圖像質量。未來，隨著AI與顯微技術的深度融合，金相顯微鏡將在材料研發、質量控制及失效分析中發揮更核心的作用。
