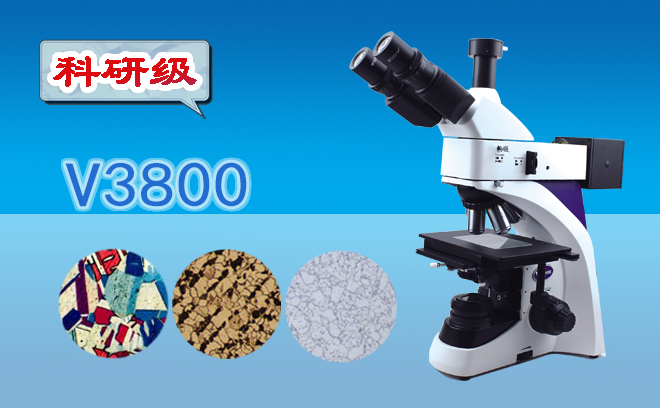

在半導體制造領域，微觀世界的**觀測是保障產品質量與性能的核心環節。金相顯微鏡作為傳統的光學檢測工具，憑借其獨特的光學系統與多場景適配性，在半導體材料分析、工藝控制及失效研究中發揮著不可替代的作用。本文將結合實際應用案例，解析金相顯微鏡在半導體行業中的多元化應用，展現其如何為芯片制造提供關鍵的質量保障與技術支撐。

一、半導體材料微觀結構表征：從晶體形態到缺陷分析

1. 晶體結構與缺陷檢測

金相顯微鏡通過高分辨率成像，可清晰觀察半導體材料的晶體形態與缺陷分布：

單晶硅檢測：在硅片制造中，金相顯微鏡可分辨晶界、位錯及層錯等缺陷。例如，通過特殊染色技術，可定位雜質元素（如硼、磷）的擴散路徑，確保摻雜均勻性。

多晶硅分析：在太陽能電池領域，金相顯微鏡可量化多晶硅晶粒的尺寸分布與形狀規則性，為燒結工藝優化提供數據支持。某研究團隊通過顯微鏡觀察發現，晶粒尺寸均勻性提升20%后，電池轉換效率提高1.5%。

2. 薄膜材料質量評估

在半導體薄膜制備過程中，金相顯微鏡可檢測薄膜的均勻性與表面形貌：

介質層檢測：通過透射光觀察薄膜厚度變化，結合圖像分析軟件量化厚度偏差。例如，在芯片鈍化層制備中，厚度不均勻可能導致局部漏電，金相顯微鏡的檢測可將厚度偏差控制在5%以內。

金屬互連層分析：在鋁或銅互連工藝中，顯微鏡可檢測金屬膜層的針孔、裂紋等缺陷，避免后續電遷移失效。

二、半導體工藝質量控制：從光刻到封裝的全程守護

1. 光刻與蝕刻工藝監測

金相顯微鏡在半導體前道工藝中扮演“質量守門人”角色：

光刻膠圖案檢測：在光刻工序后，通過顯微鏡觀察光刻膠線條的邊緣粗糙度與線寬均勻性。某晶圓廠采用金相顯微鏡檢測發現，線寬偏差超過10%的批次，其后續蝕刻圖形完整率下降30%。

蝕刻深度控制：利用顯微鏡的景深優勢，可三維重建蝕刻槽的側壁形貌，確保蝕刻深度符合設計要求。例如，在深槽蝕刻中，側壁角度偏差需控制在±2°以內，金相顯微鏡的測量精度可達0.5°。

2. 芯片切割與封裝檢測

在半導體后道工藝中，金相顯微鏡可解決切割與封裝中的微觀質量問題：

切割邊緣缺陷檢測：芯片切割后，邊緣裂紋與毛刺可能引發可靠性問題。金相顯微鏡通過暗場照明技術，可清晰識別寬度小于1μm的裂紋。某封裝企業采用該技術后，切割不良率降低40%。

封裝密封性驗證：在塑料封裝中，顯微鏡可觀察封裝材料與芯片引腳的結合界面，檢測氣泡、分層等缺陷。通過金相顯微鏡分析，某企業發現封裝材料收縮率過高導致界面分離，優化材料配方后密封性提升25%。

三、失效分析與可靠性研究：從微觀機制到解決方案

1. 失效器件的微觀診斷

當半導體器件發生失效時，金相顯微鏡可定位失效根源：

電遷移失效分析：在金屬互連線中，電遷移可能導致導線斷裂。金相顯微鏡可觀察導線表面的空洞與晶須生長，結合EDS分析確定元素遷移路徑。某研究團隊通過顯微鏡發現，銅互連線中的空洞密度與電流密度呈指數關系，為優化電流密度閾值提供了依據。

熱應力失效研究：在功率器件中，熱循環可能導致焊點開裂。金相顯微鏡可觀察焊點的界面反應層厚度與裂紋擴展方向，指導焊料配方改進。

2. 材料退化機理探索

金相顯微鏡結合環境模擬技術，可揭示半導體材料的退化機制：

高溫存儲試驗：在芯片可靠性測試中，將樣品置于高溫環境后，通過顯微鏡觀察金屬化層的氧化層生長與介質層開裂。某企業通過該技術發現，氧化層厚度每增加10nm，器件漏電流上升30%。

濕熱環境模擬：在LED封裝中，濕熱環境可能導致熒光粉層脫落。金相顯微鏡可觀察熒光粉顆粒的團聚與界面剝離，優化封裝膠體配方后，濕熱試驗后的光效衰減率降低50%。

四、技術協同與未來趨勢：金相顯微鏡的進化方向

1. 多技術聯用拓展分析維度

與SEM/AFM協同：金相顯微鏡可快速定位樣品感興趣區域，再通過SEM進行納米級分析或AFM測量表面力學性能。例如，在半導體失效分析中，先通過金相顯微鏡篩選出裂紋區域，再利用SEM觀察裂紋J端的納米形貌。

與光譜技術結合：集成拉曼光譜或熒光光譜模塊后，金相顯微鏡可實現材料成分與結構的同步表征。某研究團隊通過該技術，在硅片表面同時檢測到碳污染與機械損傷，指導清洗工藝優化。

2. 智能化與自動化技術融合

AI輔助缺陷識別：利用深度學習算法，金相顯微鏡可自動分類硅片表面的劃痕、污染等缺陷。某企業部署該技術后，檢測效率提升5倍，人工復檢率降至2%以下。

自動化樣品臺與拼接成像：通過編程控制載物臺運動，可實現大范圍樣品的自動掃描與圖像拼接。在晶圓級檢測中，該技術可將單張晶圓的檢測時間從2小時縮短至30分鐘。

3. J端條件表征技術發展

高溫原位觀察：配備高溫載物臺后，金相顯微鏡可實時觀察半導體材料在高溫下的相變與缺陷演化。例如，在碳化硅器件制造中，該技術可監測高溫離子注入后的晶格損傷修復過程。

三維形貌重建：通過多焦點掃描與圖像融合，金相顯微鏡可生成樣品的三維表面形貌圖。在TSV（硅通孔）制造中，該技術可量化通孔的側壁粗糙度與圓度，指導蝕刻工藝優化。

結論：金相顯微鏡——半導體行業的“微觀質量管家”

金相顯微鏡以其高分辨率、多場景適配性與技術協同能力，成為半導體行業不可或缺的檢測工具。從材料研發到工藝控制，從失效分析到可靠性驗證，金相顯微鏡不斷揭示微觀世界與宏觀性能的關聯，推動半導體制造向更高精度、更高可靠性邁進。未來，隨著智能化、多模態融合等技術的發展，金相顯微鏡將在半導體領域發揮更深遠的影響，加速先進制程節點的突破與產業化進程。

通過金相顯微鏡的**觀測，半導體行業得以在納米尺度上掌控質量命脈，為芯片性能提升與產業升級提供堅實支撐。
