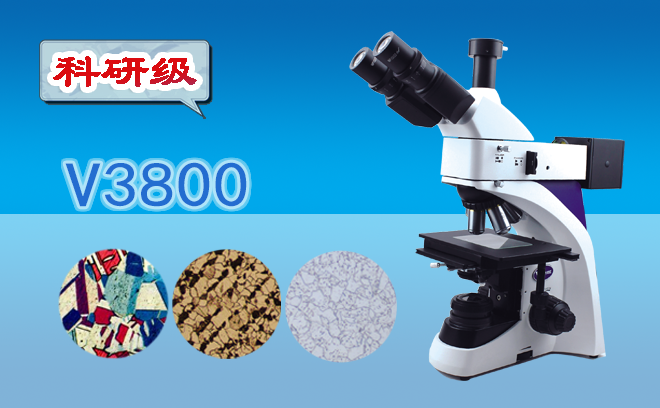

在半導體材料研發與失效分析中，金相顯微鏡作為基礎表征工具，常面臨一系列技術挑戰。本文聚焦其在半導體觀察中的典型問題，通過實際場景與技術原理的結合，揭示從樣品制備到成像解析的全流程難點，為工藝優化與缺陷溯源提供系統性思考。

一、樣品制備的精密控制難題

半導體樣品的切割與拋光需兼顧結構保留與表面平整度。例如硅基器件在切割時易產生微裂紋，這些裂紋在后續拋光中可能擴展為更大的缺陷區域。傳統金相制備中的化學腐蝕雖能凸顯晶界，但半導體材料的高反應活性易導致過度腐蝕，掩蓋真實晶界結構。此外，多層異質結構（如硅-二氧化硅界面）的制備需**控制腐蝕速率，避免層間分離或界面模糊，這對操作精度提出了極高要求。

二、光學分辨率的物理極限

金相顯微鏡的分辨率受限于光的衍射極限，通常難以清晰分辨小于200納米的結構特征。在半導體領域，納米級線寬、量子阱厚度等關鍵參數的測量常因分辨率不足而受限。例如，先進邏輯器件中的超薄柵氧層（厚度常低于10納米）在金相顯微鏡下易呈現均勻模糊的灰度，難以量化其厚度均勻性。這種分辨率限制直接影響缺陷檢測的靈敏度，如微小空洞、析出相的識別能力。

三、成像對比度的動態挑戰

半導體材料的光學特性差異（如折射率、吸收系數）導致成像對比度難以優化。硅單晶的各向異性反射在偏光模式下可能產生光暈效應，掩蓋晶界細節；高摻雜區域的反射率變化易與缺陷信號混淆。在多層堆疊結構中，不同材料層的光學特性差異可能導致成像偽影，如界面處的虛假邊緣或亮度異常，增加缺陷誤判風險。動態成像時（如熱處理過程中的結構演變），樣品移動或溫度變化可能引發焦距偏移，導致圖像模糊。

四、環境干擾與操作穩定性

金相顯微鏡的成像質量易受環境振動、溫度波動及光源穩定性影響。半導體樣品對溫度敏感，微小的溫度變化可能導致熱膨脹系數差異引發的結構應變，影響成像真實性。此外，光源老化或波長漂移可能改變樣品對比度，需定期校準。在長時觀測中，樣品表面可能因靜電吸附塵埃或發生氧化，導致圖像質量退化，需通過惰性氣體保護或實時清潔系統緩解。

五、三維結構的信息缺失

傳統金相顯微鏡提供二維平面信息，難以直接反映半導體器件的三維結構特征。例如，深溝槽結構的側壁形貌、埋層界面形態等需通過傾斜樣品或三維重構算法間接推斷，但重構精度受限于算法復雜度與樣品透明度。這種信息缺失可能掩蓋關鍵缺陷的空間分布規律，如三維互聯結構中的空隙或短路路徑。

六、特殊檢測需求的適配性

半導體工藝中常需檢測特定缺陷類型，如金屬互連層的電遷移痕跡、硅化物相變的微觀特征。金相顯微鏡的常規模式可能難以凸顯這些特殊信號，需結合特殊染色技術或模式切換（如暗場、微分干涉）。然而，染色劑的選擇需兼顧化學相容性與信號增強效果，避免引入新雜質或掩蓋原始結構。

隨著技術演進，金相顯微鏡正與拉曼光譜、原子層沉積等工藝深度融合，通過原位表征與多模態聯用突破傳統限制。例如，結合光譜信息可實現應力分布與化學狀態的同步分析，為半導體材料的性能優化提供更全面的數據支撐。未來，隨著自動化與人工智能技術的引入，金相顯微鏡在半導體分析中的精度與效率有望進一步提升，推動材料科學與工藝創新的協同發展。

通過上述分析可見，金相顯微鏡在半導體觀察中雖面臨多重挑戰，但通過技術創新與跨學科融合，其應用邊界仍在不斷拓展，持續為半導體產業的微觀世界探索提供關鍵支持。
